Для проектирования системы промышленной вентиляции требуются особая каста проектировщиков.
Если в вентиляции офисов, торговых центров и т.п. основу составляет общеобменная вентиляция, то в производствах основу вентиляции составляет местная вентиляция. Это связано с тем, что главная задача промышленной вентиляции – удалить вредности, которые выделяются при производстве.

На предприятиях приходится бороться с теплом, влагой, паром, токсическими веществами, пылью, дымом.

Те вредности, которые не удалось уловить местной вентиляцией, удаляются и разбавляются общеобменной вентиляцией.

Главный критерий профессионализма при монтаже вентиляции промышленных зданий:
Чем меньшим количеством воздуха удается удалить и разбавить вредности, тем более профессиональная компания делала проект и монтаж.

Местная вентиляция

Эффективная местная вентиляция улавливает более 70% вредностей, остальные удаляет общеобменная вентиляция.
Чем правильней выполнены местные отсосы: зонты, укрытия и т.п., тем меньше вредностей уходит в атмосферу цеха.
Классическое аспирационное укрытие практически полностью закрывает источник вредностей.

При проектировании существенную часть времени мы уделяем разработкой укрытий. Обследуя объект вживую или проект технологии, мы стремимся найти ту конструкцию, которая максимально укроет источник вредностей, и при этом не будет мешать эксплуатации оборудования.

Для понимания необходимых расходов воздуха, приведем расчет расхода воздуха зонта.
Представим себе, что источник вредностей – печь размером 2х3 метра, т.е. площадь зонта должна быть чуть больше 6 кв.м., скажем, 7 кв.м.

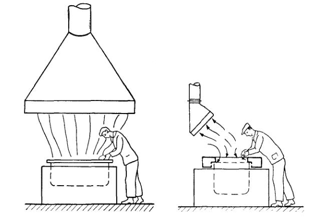

Неправильный и правильный тип укрытия

Расход воздуха определяется так: площадь зонта умножается на скорость воздуха на срезе зонта.

Скорость воздуха в среднем, в зависимости от производства от 0,7-1,5 м/с.
Возьмем 1 м/с.
Перемножим 7 кв.м. х 1,0 м/с х 3600 (перевод из часа в сек) = 25 200 м3/ч.
Расход огромный.

При разработке укрытий необходимо использовать правило: поток воздуха с вредностями не должен проходить через область дыхания человека.

Приточная вентиляция

Общий подход в промышленной вентиляции таков: удалить максимум вредностей с помощью укрытий, зонтов и т.п., а оставшуюся часть вредных веществ разбавить свежим воздухом.
В результате, мы получаем требуемый результат – концентрация вредностей не превышает предельно допустимую концентрацию.

При разработке приточной вентиляции следует пользоваться главным правилом: «Необходимо подавать воздух в чистую зону, а удалять – из грязной».

Крайней степенью этого правила можно считать воздушный душ – он подает свежий воздух непосредственно в область дыхания человека. Обычно один душ подает от 1000 до 2000 м3/ч свежего воздуха.

Аспирация

Аспирация – это вентиляция, предназначенная для удаления пыли и других вредностей. Разница между вытяжной вентиляцией и аспирацией - это разница в степени запыленности воздуха. Если запыленность ниже определенного уровня – это вентиляция, выше – аспирация.

Из-за огромного количества пыли в воздухе система аспирации имеет ряд особенностей:

  • высокая скорость в воздуховодах – до 20 м/с
  • наклонные воздуховоды
  • низкая скорость подачи приточного воздуха для отсутствия пыления
  • весь вытяжной воздух удаляется через укрытия и т.п.
  • чаще всего вытяжной воздух фильтруется перед тем, как он будет выброшен в атмосферу.

Аспирационный воздух несет в себе большое количество пыли, скажем, в 1м3 воздуха на литейном производстве содержит 2,5 кг. пыли, а в дробильном отделении – до 20 кг.

Такое огромное количество пыли не может быть выброшено в атмосферу, поэтому воздух фильтруется.

Очистка выбросов

Классически очистка осуществляется в несколько ступеней.

На первом этапе важно разгрузить воздух от самых крупных частиц. Это производится в пылеосадочных камерах или циклонах.

На втором этапе происходит тонкая очистка в тканевых фильтрах (рукавные, ячейковые, рулонные и т.п.).
Иногда применяют электрофильтры.

Монтаж промышленной вентиляции

Отличие процесса монтажа обычной вентиляции и промышленной в следующем:

  • Большие расходы воздуха требуют воздуховодов большого диаметра и тяжелого оборудования. Зачастую воздуховоды имеют диаметр 2 и более метров. По сути воздуховоды превращаются в настоящие металлоконструкции.
  • Монтаж воздушной сети осуществляется на большой высоте.
  • Самое главное отличие находится в пуско-наладке. При выполнении монтажа промышленной вентиляции нужно добиться, чтобы каждый зонт, решетка и т.п. подавала и забирала столько воздуха, сколько это нужно по проекту. Если в офисах никто не почувствует разницу в 20-30% от проектной, но в промышленной вентиляции любой недочет виден: пыль не удаляется, высокая концентрация опасных веществ на рабочем месте и т.п. Поэтому, пуско-наладка играет важнейшую роль. Иногда она занимает до 25% трудовых ресурсов от всего монтажа.

Но даже при всем этом главную роль при монтаже систем промышленной вентиляции играет проектирование.

Мы не раз сталкивались с системами вентиляции на заводах, производительность, а значит и цену которых можно было бы проектным путем снизить на 20% без потери эффективности.

Мы гордимся нашими проектировщиками промышленной вентиляции и монтажным сектором. Мы любим решать сложные задачи, и вы можете быть уверенными в нас.
